Manuaalne toimetaja - Kasutusjuhend
PDF KasutusjuhendOleme püüdnud kujundada käsitsi redaktori võimalikult lihtsaks, et seda saaksid kasutada ka vähese arvutikogemusega kasutajad. Sellest hoolimata nõuab see lühikest tutvustust ja veidi harjutamist. Kui olete sellega harjunud, muutub saagimisskeemide loomine kiireks ja lihtsaks.

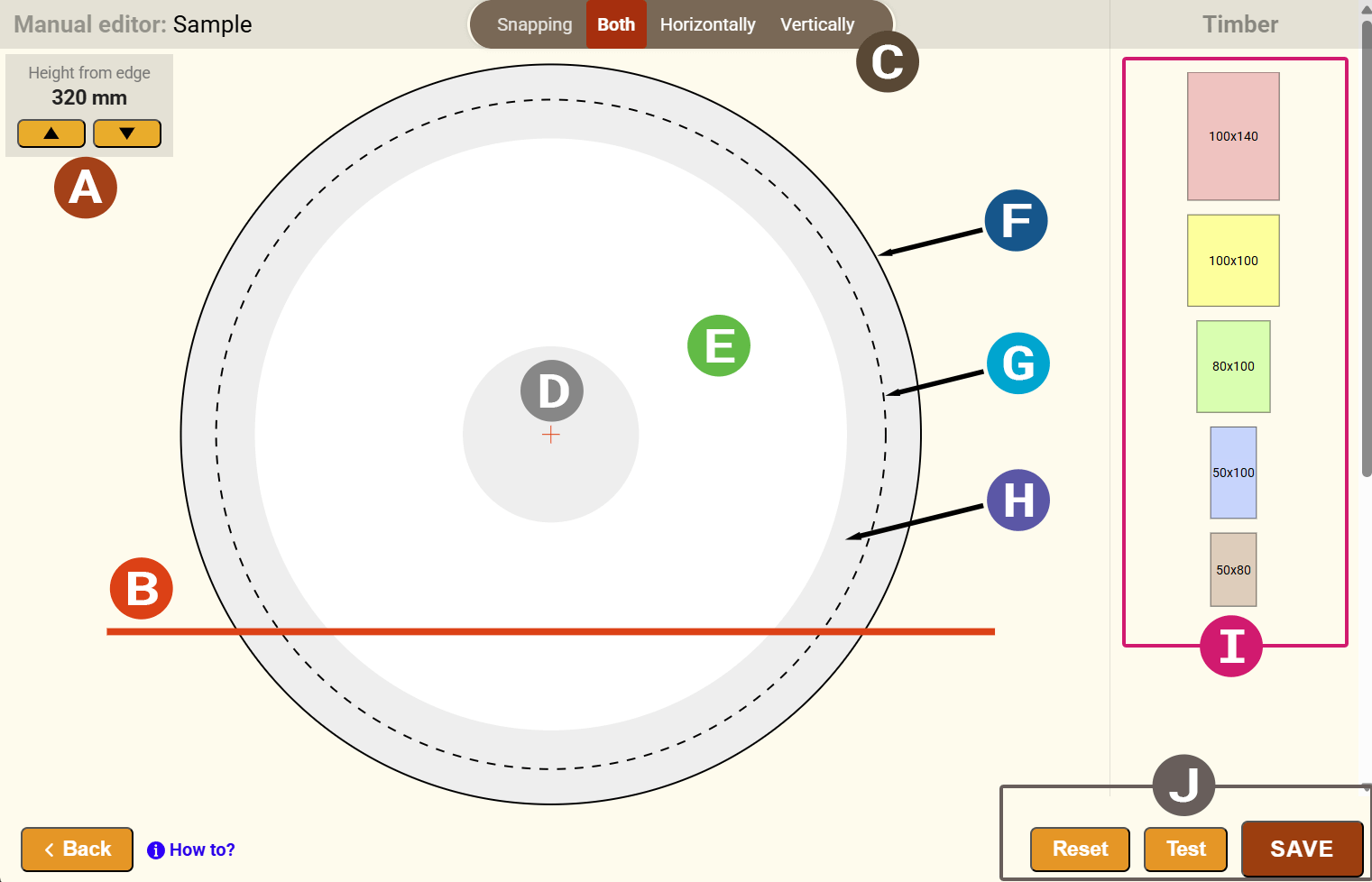

A | Põhilise lõiketasandi seadistamine |
|---|---|
B | Põhilõike tasapind (baseline) |
C | Haakimine |
D | Lülipuit |
E | Maltspuit |
F | Suurema otsa diameeter |
G | Väiksema otsa diameeter |
H | Kahaneva äärega laua tsoon |
I | Saematerjali kaubanimetused |
J | Nupud skeemi töötlemiseks |
Põhilise lõiketasandi seadistamine (baseline)
Seadistage põhilise lõiketasandi kõrgus (baasjoon) ülemise serva nuppude abil.
Muster बिना pööramiseta
Palki pööramata mustrite puhul tähistab punane joon – baasjoon – alumist piiri, millest allapoole ei saa ühtegi saematerjali elementi paigutada. Selle minimaalne kõrgus, mõõdetuna altpoolt, määratakse määratud masina tüübi või selle parameetri „minimaalne lõikekõrgus“ järgi.
Muster pööramisega
Pööramisega mustrite puhul on baasjoone asukoht suvaline. Põhitingimus on, et pärast pööramist oleks baasjoonega määratud alus palgi stabiilseks paigutamiseks piisavalt lai. Õhem paralleelne punane joon näitab viimase laua minimaalset paksust, seega tuleb selles piirkonnas saematerjali elemendid paigutada kõrgemale ja need peavad ulatuma sellest joonest üle. Baasjoone ja minimaalse paksuse vaheline kaugus on vastava masina puhul määratud parameetriga „viimase laua minimaalne paksus“.
Saematerjali elementide lisamine
Redaktori osa paremal küljel kuvatakse saagimisskeemile määratud saematerjali elemendid. Saematerjali paigutamiseks palgialale klõpsake valitud elemendil. Saematerjali element paigutatakse automaatselt palgialale.
Saematerjali paigutamine
Alustage saematerjali paigutamist baasjoonele vasakult paremale. Asetage kursor saematerjali elemendile, vajutage hiirenuppu ja lohistage saematerjal kohta palgiprofiilil, kuhu soovite selle paigutada. Paigutage teised saematerjali elemendid järk-järgult vasakult paremale kihtidena. Kui saematerjali element on õiges asendis ja õige vahega (saelõike laiuse jaoks) teistest saematerjali elementidest, ilmub õhuke sinine joon või jooned ning element haakub täpselt paika, nii et lõikelaius säilib. Vabastage hiirenupp ja saematerjali element paigutatakse õigesti.
Saematerjali elementide pööramine / kustutamine
Saematerjali elemente saab pöörata või kustutada. Asetage kursor saematerjali elemendi kohale ja vajutage selle pööramiseks klahvi "R" või vastava elemendi kustutamiseks klahvi "D".
Haakimine
Süsteem haagib saematerjali elemendi automaatselt (horisontaalselt ja vertikaalselt) nende külge, mis on alale juba paigutatud. Mõnel juhul on siiski vaja haakimine välja lülitada. Selleks on redaktori ülaosas lüliti, mille abil saab ühe haakimissuuna keelata. Näiteks kui valite vertikaalse valiku, lülitatakse horisontaalne haakimine välja ja te saate elementi horisontaalsuunas vabalt liigutada.
Suum - suurendus
Hiireratta pööramisega saab saagimisskeemi suurendada või vähendada.
Skeemi testimine ja salvestamine
Pärast mitme saematerjali elemendi paigutamist soovitame skeemi regulaarselt kontrollida, vajutades nuppu Test. Kui mõne saematerjali elemendi asukoht on vale, märgib süsteem probleemsed saematerjali elemendid. Kui skeem on valmis, vajutage nuppu Salvesta, skeem salvestatakse meie süsteemi, üksikud saagimisetapid genereeritakse ja saadetakse mobiilirakendusse.
